Portálový naklápěč kontejneru

1. Co je a Portálový naklápěč kontejneru a jeho primární použití?

A portálový kontejnerový sklápěč je vysoce výkonný průmyslový stroj určený k bezpečnému otáčení přepravních kontejnerů (obvykle 20 stop nebo 40 stop) do úhlů mezi 45° a 135° pro efektivní vykládání sypkých materiálů, šrotu, obilí, minerálů nebo odpadu. Na rozdíl od tradičního příslušenství pro vysokozdvižné vozíky poskytuje portálový sklápěč stabilní a kontrolované sklápění Úhlová přesnost ±1° , což snižuje únik materiálu až o 35 % ve srovnání s konvenčními metodami.

Hlavní aplikace: velkoobjemové terminály obilí (vykládka kukuřice, sójových bobů, pšenice), recyklační centra (kovový šrot, elektronický odpad), cementárna a kamenivo a manipulace s chemickým práškem . Například terminální zpracování obilí 150 000 metrických tun ročně může zkrátit dobu vykládky 42 % po přijetí portálového naklápěče kontejnerů, dosažení průchodnosti 4-6 nádob za hodinu .

Jak je znázorněno, manipulace s obilím a recyklace představují konec 76 % instalací, které demonstrují klíčovou roli portálového kontejnerového naklápěče v logistice sypkého materiálu.

2. Princip fungování a konstrukční výhody

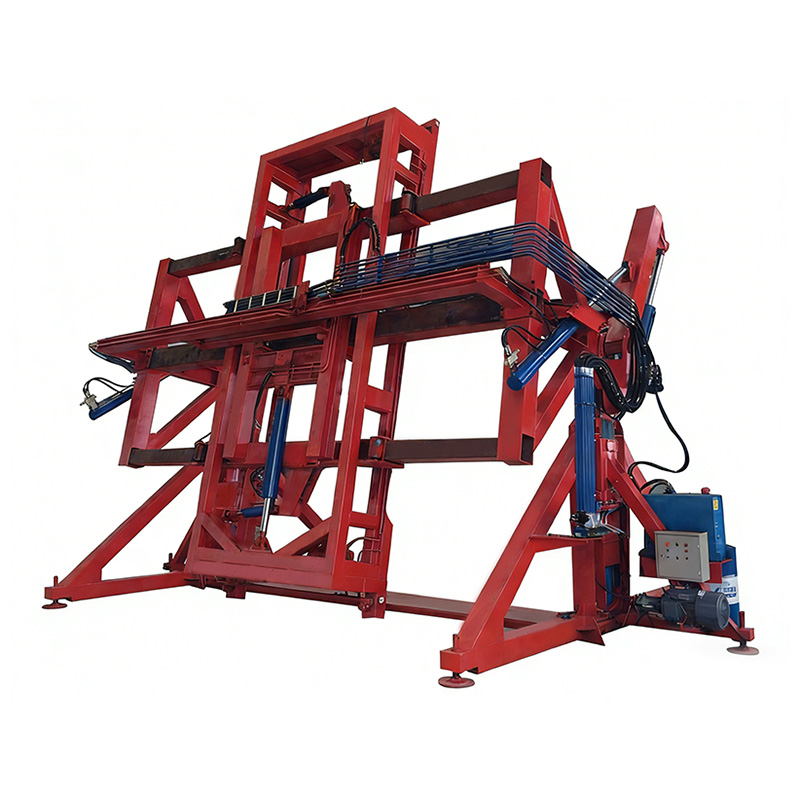

Portálový kontejnerový sklápěč využívá robustní horní rám s dvojitými hydraulickými válci, které zabírají s rohovými odlitky kontejneru. Otáčí kontejner kolem otočné osy, což umožňuje kontrolované vypouštění materiálu do násypek nebo dopravníků. Mezi hlavní výhody oproti tradičním metodám patří: snížená manuální práce (od 4–5 operátorů po 1–2), nižší emise prachu (až 60% snížení s utěsněnými vyhazovacími skluzy) a stálá rychlost náklonu (nastavitelné od 0,5° do 3° za sekundu).

Portálový sklápěč zkracuje dobu vykládání 44 % , snižuje rozlití z 8,5 % na 2,2 % a cuts operator requirements by 62,5 % — přináší významné provozní úspory.

(1) Klíčové konstrukční prvky a bezpečnostní prvky

• Robustní svařovaný ocelový portálový rám s antikorozním nátěrem: delší životnost konstrukce 20 let za běžného provozu.
• Dvojité hydraulické válce s integrovanou ochranou proti přetížení: maximální nosnost až 35 metrických tun (pro plně naložené 40ft kontejnery).
• Automatický bezpečnostní uzamykací systém zabraňuje nekontrolovanému sestupu; schází ISO 12100 bezpečnostní normy.

3. Tabulka typických aplikací a technických specifikací

Portálové sklápěče kontejnerů jsou navrženy pro velkoobjemové, opakující se úkoly vykládání. Níže uvedená tabulka ukazuje doporučené provozní parametry pro různé typy materiálů na základě provozních dat z více než 150 instalací po celém světě.

Data ukazují, že při správném výběru úhlu náklonu zvládne sklápěč kontejneru s jedním portálem 3 až 7 nádob za hodinu , v přepočtu na roční propustnost 80 000 až 180 000 metrických tun v závislosti na vzorcích řazení.

4. Průmyslová řešení od Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. je národní high-tech podnik zabývající se především výzkumem, vývojem a výrobou inteligentních logistických zařízení. Zákazníkům z různých průmyslových odvětví může poskytnout systematická řešení pro automatickou nakládku a vykládku automobilů a kontejnerů.

Společnost bezvýhradně poskytuje uživatelům různé typy automatických nakládacích a vykládacích zařízení, jako jsou zadní vyklápěče, boční vyklápěče, nakládací zařízení pro automobily, překlápěče kontejnerů atd.; je jednou z firem s relativně kompletním sortimentem automatických nakládacích a vykládacích zařízení pro automobily a kontejnery v Číně. Výrobky jsou široce používány v ocelářském, chemickém, cementářském, uhelném, obilném, ropném a potravinářském průmyslu a jsou vyváženy do Japonska, Brazílie, Egypta, Pákistánu, Indie, na Střední východ a do zemí jihovýchodní Asie. Mezi nimi je roční objem prodeje a technický výkon automatických nakládacích a vykládacích zařízení pro automobily na vedoucí pozici v Číně. Mezi typické mezinárodní uživatele patří Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group, Saint-Gobain Group atd.

Pro aplikace naklápění portálových kontejnerů nabízí Jiangsu Zhengding přizpůsobenou technickou podporu pro zajištění bezproblémové integrace se stávajícími dopravníkovými systémy, jednotkami pro sběr prachu a logistikou manipulace s kontejnery.

5. Často kladené otázky (FAQ)

Q1: Jaké velikosti kontejnerů zvládne naklápěč portálových kontejnerů?

A1: Standardní portálové sklápěče se přizpůsobí ISO kontejnery 20 stop, 40 stop a 45 stop . Některé modely to zvládnou 10 stop a 15 stop speciální boxy s nastavitelným upínacím mechanismem. Kapacita se pohybuje od 15 až 35 metrických tun v závislosti na konstrukci rámu.

Q2: Kolik podlahové plochy je potřeba pro instalaci?

A2: Typický naklápěč portálového kontejneru vyžaduje provozní plochu přibližně 12 m (D) × 6 m (Š) × 5 m (V) pro 40ft kontejnery. To zahrnuje volný prostor pro manévrování s kontejnerem a umístění vykládací násypky. Mobilní/přenosné verze jsou k dispozici se sníženým půdorysem 8m × 4m pro 20ft kontejnery.

Q3: Lze naklápěč integrovat se systémy odsávání prachu?

A3: Ano. Oblast výtlaku může být uzavřena pružnými zástěnami připojenými ke sběrači prachu. Terénní měření ukazují, že taková integrace snižuje množství částic ve vzduchu 65 % až 85 % ve srovnání s otevřeným sklápěním pomáhá zařízením setkávat se Limity emisí prachu OSHA a EPA .

Q4: Jaký je typický interval údržby hydraulického systému?

A4: Hydraulický olej by měl být měněn každý 2000 provozních hodin nebo ročně, podle toho, co nastane dříve. Těsnění válců obvykle vydrží 5 až 7 let za normálních pracovních cyklů (8–10 nádob denně). Pravidelná výměna filtru každý 500 hodin prodlužuje životnost komponent.

Q5: Je pro bezpečné používání vyžadováno školení obsluhy?

A5: Ano. Operátoři by měli vyplnit a 4hodinový trénink pokrývající nouzové zastavení, vyvažování zátěže a vizuální kontrolu. Zařízení, která realizují strukturované školicí programy, hlásí O 40 % méně incidentů ve srovnání s těmi s neformálním školením.
