Co je to mělký nákladní sklápěč a proč na tom záleží

A nákladní sklápěč s mělkým základem je hydraulická sklápěcí plošina pro vozidla, jejíž hloubka základové jámy je omezena na tloušťku samotné plošiny, spíše než na plnou výšku sklápěcí konstrukce. Protože nosná jáma musí být tak hluboká jako rám plošiny, práce na výkopech, lití betonu a armování jsou omezeny, a proto výrobce uvádí, že tato konstrukce snižuje stavební náklady o více než 60 procent ve srovnání s konvenčním sklápěcím nákladním automobilem. Tento článek vysvětluje, jak konstrukce nákladního vyklápěcího vozu s mělkým základem funguje, jaká data podporují jeho nákladové a bezpečnostní výhody, jak se srovnává s konvenčními systémy s hlubokými jímkami a co by kupující měli hledat, když získávají tento typ zařízení od výrobce nákladních sklápěčů.

Co je mělký základový nákladní sklápěč

Nákladní sklápěč, někdy psaný jako nákladní auto-sklápěč nebo sklápěč vozidla, je část nakládacího a vykládacího zařízení, které zvedá a naklání naložený nákladní automobil, přívěs nebo kontejner tak, aby sypký materiál mohl být gravitačně vysypán do násypky, jímky nebo přijímací stanice. Tradiční instalace nákladních sklápěčů se spoléhají na hlubokou základovou jámu, ve které je umístěn sklopný rám, hydraulické válce a konstrukce protizávaží pod úrovní terénu, což obvykle vyžaduje několik metrů výkopu, odvodňovacích opatření a stavebních betonových prací, než bude možné mechanické zařízení vůbec nainstalovat.

The nákladní sklápěč s mělkým základem design mění tento vztah mezi zařízením a stavebními pracemi kolem něj. Místo zapuštění sklopného rámu do hluboké jámy stojí plošina na mělkém základu, jehož hloubka odpovídá pouze tloušťce samotné konstrukce plošiny. Hydraulické válce, synchronizační systém a podpěrné nohy jsou navrženy tak, aby zvedací a sklápěcí pohyb probíhal převážně nad úrovní terénu, proto se tato konfigurace někdy označuje jako nadzemní nebo nízkopodlažní sklápěč.

Tento přístup je zvláště relevantní pro zařízení v ocelářském, chemickém, cementářském, uhelném, obilném, ropném a potravinářském průmyslu, kde se ke stávajícím dvorům často přidávají vykládací stanice nákladních automobilů a kontejnerů, které nebyly původně navrženy pro hloubení hlubokých jám, vysoké hladiny podzemní vody nebo konflikty podzemních služeb.

Jak design mělké jámy snižuje náklady na stavební inženýrství

Než se podíváte na níže uvedený graf, pomůže vám pochopit, proč je hloubka základů jediným největším faktorem nákladů na stavební inženýrství v projektu nákladního sklápěče. Každý další metr hloubky jámy zvyšuje objem zeminy, která musí být vykopána a odstraněna, množství konstrukčního betonu potřebného k udržení stěn jámy a složitost odvodňovacích a drenážních systémů nutných k udržení jámy v suchu. Hlubší jámy také prodlužují stavební harmonogramy, protože hloubení, pažení, hydroizolace a vytvrzování musí být dokončeny v pořadí před instalací mechanického zařízení. Z tohoto důvodu se výrobci, kteří přepracovali vyklápěcí mechanismus tak, aby fungoval v mělké jámě, přímo zaměřují na největší nákladovou složku celkové instalace. Níže uvedená tabulka ilustruje srovnání nákladního sklápěče s mělkým základem s konvenčním provedením s hlubokou jámou, pokud jde o relativní náklady na stavební inženýrství.

Výše uvedený prstencový graf nastavuje základ konvenčního nákladního sklápěče s hlubokými jámami na základní linii 100 procent stavebních nákladů a ukazuje, že nákladní sklápěč s mělkým základem spotřebuje pouze zlomek této základní úrovně. Tmavě červený oblouk představuje zbývající podíl na nákladech po přijetí návrhu mělké jámy, zatímco světle růžový oblouk představuje část nákladů, která je eliminována. Podle technických specifikací výrobce snižuje konfigurace mělkého základu náklady na civilní výstavbu až o 70 procent, protože hloubka výkopu je omezena na tloušťku plošiny spíše než na plnou výšku sklápěcího rámu. Toto snížení je způsobeno především eliminací hlubokých výkopů, zmenšením objemu betonu pro opěrné konstrukce a kratší dobou odvodnění a vytvrzování před zahájením instalace. Menší jáma také snižuje množství konstrukční oceli potřebné pro pažení během výstavby, což dále zvyšuje úspory na straně stavebních prací projektu. Pro provozovatele elektráren, kteří pracují se stávajícími dvory, snižuje mělká jáma pravděpodobnost, že narazí na zakopané inženýrské sítě, kabelové příkopy nebo vysoké hladiny podzemní vody, které běžně komplikují projekty hlubokých výkopů. Menší půdorys pod terénem také zkracuje celkovou časovou osu instalace, protože stavební dodavatelé mohou dokončit mělkou jámu a nalít nosnou desku za zlomek času potřebného pro hloubkové základy. Tato časová úspora je zvláště cenná pro zařízení, která potřebují rychle uvést do provozu novou vykládací stanici nákladních automobilů, například během expanze závodu nebo sezónní sklizně v provozech na zpracování obilí a potravin. Vzhledem k tomu, že je zapotřebí méně výkopových prací, je také sníženo množství hlušiny, které musí být odváženo mimo místo a likvidováno, což má sekundární přínos pro místa s omezeným prostorem pro dočasné skladování zeminy. Dohromady tyto faktory vysvětlují, proč je koncept nákladního vyklápěcího vozu s mělkým základem umístěn jako praktická alternativa pro projekty, kde je výstavba hlubokých jám nákladná, pomalá nebo omezená podmínkami na místě.

Porovnání hloubky výkopu základů nákladních sklápěčů

Hloubka základů je fyzická dimenze, která nakonec řídí většinu rozdílů v nákladech a harmonogramech popsaných v předchozí části, takže je užitečné ji přímo vizualizovat. U konvenčního nákladního sklápěče musí být jáma dostatečně hluboká, aby se do ní vešel celý sklopný rám, zdvih hydraulického válce a konstrukce protizávaží, která obvykle umísťuje dno jámy hluboko pod okolní svah. U sklápěče s mělkým základem je hloubka jámy omezena na tloušťku konstrukce plošiny, protože naklápěcí mechanismus funguje převážně na úrovni svahu nebo nad ním. Vodorovný sloupcový graf níže vyjadřuje tento rozdíl pomocí relativního indexu hloubky výkopu, kde konvenční návrh je považován za referenční bod a návrh mělkého základu je zobrazen jako proporcionálně mělčí jáma.

Ve výše uvedené tabulce představuje delší tmavě červený sloupec index hloubky výkopu běžného nákladního sklápěče s hlubokými jámami, který je nastaven na 100, aby sloužil jako referenční hodnota pro srovnání. Kratší pruh přímo pod ním představuje sklápěč s mělkým základem, jehož index hloubky výkopu je zhruba 30 na stejném relativním měřítku, což je v souladu s prohlášením výrobce, že hloubka jámy odpovídá pouze tloušťce plošiny. Tato vizuální mezera mezi dvěma tyčemi je fyzickým důvodem snížení nákladů, jak je ukázáno v prstencovém grafu dříve v tomto článku, protože menší hloubka se přímo promítá do menšího objemu výkopu, méně betonu a méně času stráveného na pažení a odvodňování. Mělčí výkop také snižuje rizikový profil samotné stavební fáze, protože pracovníci tráví méně času ve stísněných, podúrovňových prostorách a stěny jámy vyžadují méně dočasné podpory během lití. Pro stavební techniky, kteří hodnotí nákladní sklápěč pro vykládku hromadného nákladu, je toto srovnání hloubky často prvním praktickým filtrem používaným při rozhodování, zda je pro dané místo proveditelný návrh hluboké jámy nebo mělkého základu. Místa s vysokou hladinou podzemní vody, stávajícím podzemním potrubím nebo omezeným přístupem k výkopům často zjistí, že nákladní sklápěč s mělkým základem je jedinou realistickou možností bez rozsáhlé a nákladné sanace místa. Naopak lokality s dostatečným prostorem, nízkou hladinou podzemní vody a žádnými podzemními konflikty s inženýrskými sítěmi mohou stále zvolit návrh hluboké jámy, pokud to upřednostňují úvahy o uspořádání závodu, protože obě konfigurace zůstávají platnými inženýrskými přístupy v závislosti na podmínkách projektu. Index relativní hloubky použitý v tomto grafu je zamýšlen jako ilustrativní srovnání založené na principu tloušťky plošiny popsaném výrobcem, spíše než jako přesné měření pro jakoukoli konkrétní instalaci, protože skutečné rozměry šachty se liší podle modelu, kapacity a technické kontroly specifické pro dané místo. Kupující, kteří posuzují nákladní auto-sklápěč pro své vlastní zařízení, by si měli vyžádat od dodavatele výkresy základů specifické pro projekt, aby bylo možné potvrdit přesný požadavek na výkop podle místních půdních podmínek.

Základní technické vlastnosti nákladního sklápěče s mělkou základnou

Kromě samotné mělké jámy spolupracuje několik technických funkcí, aby byl tento typ nákladního sklápěče bezpečný, stabilní a efektivní pro každodenní provoz. Tyto charakteristiky jsou zvláště důležité pro manažery závodů, kteří porovnávají nákup nákladního automobilu s vyklápěcím nákladním automobilem s ohledem na dlouhodobou údržbu a bezpečnost, než aby se zabývali pouze počátečními náklady na instalaci.

• Vysoce přesný systém synchronní stability olejového válce : udržuje obě strany sklopné plošiny v jednotném pohybu, což zvyšuje bezpečnost, snižuje vibrace během provozu, snižuje mechanický dopad na olejové válce a prodlužuje životnost válců.
• Plně automatické zařízení pro upevnění přídržného kola : automaticky zajišťuje kola vozíku, takže obsluha nemusí chodit do prašného vykládacího prostoru, aby vozidlo ručně zafixovala, což podporuje jednoduché, bezpečné a efektivní dálkové ovládání.
• Dovezené hydraulické válce a čerpadla : vybráno ze zavedených mezinárodních značek pro spolehlivost a dlouhou životnost při opakovaném nakládání a vyklápění.
• Schopnost ovládání bez posádky : umožňuje řidiči nákladního vozidla dokončit operaci vykládky nezávisle, aniž by pro každý cyklus vyžadoval specializovanou profesionální obsluhu na místě.
• Konstrukční řešení mělkých základů : omezuje hloubku jámy na tloušťku plošiny, což je hlavní konstrukční prvek, který stojí za snížením nákladů na stavební inženýrství diskutovaným dříve v tomto článku.

Tyto funkce jsou navrženy tak, aby spolupracovaly spíše než izolovaně. Například synchronní stabilizační systém snižuje mechanické namáhání během každého vyklápěcího cyklu, což zase podporuje dlouhou životnost nárokovanou u dovážených válců a čerpadel, zatímco automatické přídržné kolo a schopnost ovládání bez obsluhy snižují počet operátorů, kteří musí být fyzicky přítomni v nakládací zóně během každého cyklu.

Trojrozměrný strukturální přehled platformy nákladního sklápěče

Aby bylo možné koncept mělkého základu lépe vizualizovat, níže uvedený izometrický diagram ukazuje hlavní konstrukční prvky plošiny nákladního sklápěče ve zjednodušeném trojrozměrném pohledu. Spíše než ukazování přesných technických rozměrů má schéma ilustrovat, jak spolu plošina, hydraulické opěrné nohy, otočný závěs a mělká základová deska spolu souvisí v prostoru. Štítky ukazují na čtyři konstrukční zóny, které byly popsány dříve v tomto článku: sklopná plošina, kde sedí nákladní automobil nebo kontejner, nohy hydraulického válce, které zajišťují zvedací sílu, otočný závěs na základně rampy a mělká základová deska, která nahrazuje hlubokou vykopanou jámu.

V izometrickém pohledu výše představuje tmavě červená plocha plošinu, na které spočívá nákladní automobil nebo kontejner při nakládce a vykládce, a právě tato plocha se při vysunutí hydraulických válců naklání o svůj pracovní úhel. Ve dvou vertikálních podpěrných nohách pod plošinou jsou umístěny dovážené hydraulické válce popsané v části s charakteristikami produktu a jejich synchronizované prodloužení je to, co udržuje plošinu vodorovně a stabilní, když se zvedne. Otočný závěs u základny rampy umožňuje, aby spodní hrana plošiny zůstala v kontaktu s úrovní terénu, zatímco se horní část zvedá, což je mechanický detail, který umožňuje nadzemní sklápění pohyb bez hluboké jámy. Stínovaná deska pod konstrukcí představuje samotný mělký základ a její hloubka odpovídá pouze tloušťce konstrukce plošiny, spíše než aby se rozšiřovala dolů, aby pojala mechanismus úplného naklápění, což je hlavní technický princip této kategorie produktů. Toto schéma je zjednodušené znázornění pro ilustrativní účely a nenahrazuje specifické výkresy konstrukce, které je třeba vždy získat od výrobce před zahájením stavby.

Vlastnosti designu a bezpečnosti

Náklady na stavební inženýrství jsou pouze jednou částí rozhodnutí při výběru nákladního sklápěče, protože každodenní provozní bezpečnost a dlouhodobá spolehlivost jsou pro manažery závodu stejně důležité. Radarová tabulka níže převádí konstrukční prvky popsané dříve do jednoduchého ilustrativního hodnocení v rámci pěti atributů, založeného na konstrukčních charakteristikách uvedených výrobcem spíše než na nezávislém laboratorním testu. Jeho účelem je poskytnout kvalitativní smysl toho, kam se při výběru designu soustředí jejich výhody, spíše než představovat přesné numerické měřítko vůči jakémukoli externímu standardu. Každá osa grafu odpovídá jednomu z technických prvků, které již byly probrány v části s charakteristikami produktu výše. Čtete-li graf od středu ven, bod blíže k okraji naznačuje silnější důraz na tento konkrétní atribut designu.

Podél osy provozní bezpečnosti je sklápěč s mělkým základem umístěn směrem k vnějšímu okraji mapy, protože automatické připevňovací zařízení přídržných kol odstraňuje potřebu obsluhy přibližovat se k naloženému vozidlu v prašné vykládací zóně. Osa životnosti válců odráží kombinaci synchronního stabilizačního systému a použití dovážených válců a čerpadel, o kterých se uvádí, že přispívají k delší životnosti hydraulických komponent. Osa úrovně automatizace odráží schopnost bezobslužného ovládání, která umožňuje řidiči nákladního vozidla ovládat zařízení přímo, aniž by byl pro každý cyklus přítomen vyhrazený operátor. Osa řízení vibrací odráží úlohu synchronního stabilizačního systému při udržování plošiny v rovině během zvedání, což snižuje mechanické rázy přenášené na válce a nosnou konstrukci. Osa jednoduchosti údržby odráží kombinaci menšího počtu pohyblivých částí vystavených pod úrovní terénu díky mělkému základu a celkové filozofii návrhu omezující ruční zásahy během normálních provozních cyklů. Protože samotná jáma je mělčí, běžná kontrola a údržba základové plochy je obecně dostupnější než v instalaci hluboké jámy, kde technici možná budou muset sestoupit do omezeného prostoru, aby zkontrolovali konstrukční prvky. Stojí za to zopakovat, že tento radarový graf je spíše kvalitativní ilustrací stanovených priorit návrhu než certifikovaným výsledkem testu a inženýři závodu hodnotící konkrétní model nákladního vozidla-sklápěče by si měli vyžádat technický list výrobce a případně zprávy o kontrole třetí strany pro přesný uvažovaný model. Čtenáři, kteří porovnávají více dodavatelů, by měli s tímto typem grafu zacházet spíše jako s výchozím bodem pro kladení podrobných technických otázek než jako s konečným základem pro rozhodování o nákupu samostatně.

Snížení nákladů na stavební práce na první pohled

Vzhledem k tomu, že náklady na stavební inženýrství jsou jediným číslem, který se nejčastěji uvádí při diskusích o nákladních sklápěčích s mělkým základem, je užitečné je prezentovat ještě jednou ve formátu vyhrazeného rozchodu, který shrnuje celou diskusi do jediného vizuálu. Níže uvedené měřidlo ukazuje dosažené snížení nákladů pro návrh mělkého základu ve srovnání s konvenční instalací hluboké jámy, vyjádřené jako procento maximální hodnoty uvedené výrobcem. Tento graf má fungovat jako rychlé referenční shrnutí pro čtenáře, kteří chtějí číslo titulku, aniž by si přečetli úplný rozpis nákladů, o kterém jsme hovořili dříve v článku. Poloha jehly přímo odpovídá výrobcem udávanému rozsahu snížení zhruba o 60 až 70 procent v závislosti na podmínkách projektu.

Ručička v tomto grafu ukazuje blízko horní části stupnice, což ilustruje, že výrobcem uváděné snížení až o 70 procent představuje podstatný podíl teoretického maxima na této ilustrativní stupnici 0 až 100 procent. Tento jediný obrázek shrnuje vše, co bylo diskutováno v předchozích částech tohoto článku: menší hloubka výkopu se promítá do menšího množství betonu, méně pažení, menšího odvodňování a kratšího celkového harmonogramu výstavby, než bude možné nákladní sklápěč uvést do provozu. Pro účely plánování rozpočtu mohou nákupní týmy použít tento údaj jako výchozí referenční bod při porovnávání nabídek na stavební práce mezi konvenčním nákladním sklápěčem s hlubokými jámami a sklápěcím vozíkem s mělkým základem na stejném místě. Je důležité poznamenat, že přesné procento dosažené u každého jednotlivého projektu závisí na místních půdních podmínkách, hloubce spodní vody, konkrétním modelu a zvolené kapacitě a vlastní ceně stavebního dodavatele, takže rozsah 60 až 70 procent by měl být považován za reprezentativní číslo, nikoli za zaručený výsledek pro každou instalaci. I při zohlednění této variability je směr úspor konzistentní napříč projekty, protože základní inženýrský princip, omezení hloubky jámy na tloušťku plošiny, platí bez ohledu na podmínky specifické pro dané místo. Zařízení, která zvažují novou vykládací stanici pro nákladní automobily nebo chtějí nahradit stárnoucí hlubinný sklápěč, mohou zjistit, že přístup na mělké základně zkracuje dobu mezi schválením projektu a uvedením do provozu, protože stavební práce jsou u tohoto typu instalace obvykle nejdelší položkou. Pro nadnárodní operátory, kteří spravují několik závodů v různých regionech, může standardizace na konstrukci nákladního sklápěcího vozu s mělkým základem také zjednodušit specifikace stavebního inženýrství na místech s různými podmínkami půdy a podzemní vody, protože požadavek na založení je na tyto proměnné méně citlivý, než by byl návrh hluboké jámy.

Typická průmyslová odvětví, která používají nákladní sklápěče s mělkým základem

Vybavení sklápěčů nákladních automobilů, včetně konfigurace s mělkým základem, se používá v celé řadě odvětví manipulace s sypkým materiálem, kde je třeba rychle a bezpečně vykládat nákladní automobily, přívěsy nebo kontejnery. Níže uvedená tabulka shrnuje některé sektory, kde se tento typ zařízení běžně používá, spolu s obecným typem materiálu, se kterým se v každém případě obvykle manipuluje.

Vzhledem k tomu, že se potřeby vykládky v těchto odvětvích liší, je nákladní sklápěč často specifikován spolu s dalším automatickým nakládacím a vykládacím zařízením, jako jsou boční sklápěče, nakládací zařízení pro automobily a kontejnerové ploutve, takže jedno místo může manipulovat s více typy vozidel a kontejnerů prostřednictvím stejné vykládací stanice.

Výběr výrobce sklápěčů pro mělké základy

Při hodnocení výrobce nebo velkoobchodníka sklápěčů pro projekt s mělkým základem se kupující obvykle dívají nad rámec úspory nákladů a prověřují několik dalších faktorů, než učiní rozhodnutí o nákupu. Následující seznam shrnuje hlavní body, které týmy nákupu a inženýrů běžně hodnotí při srovnávání dodavatelů automatických nakládacích a vykládacích zařízení.

1. Zda může dodavatel poskytnout konkrétní projektové konstrukční a základové výkresy spíše než pouze obecné marketingové rozměry.
2. Značka a specifikace použitých hydraulických válců a čerpadel v systému, protože tyto komponenty přímo ovlivňují dlouhodobou spolehlivost.
3. Bez ohledu na to, zda upevňovací zařízení a řídicí systém podporují bezobslužné nebo dálkové ovládání vhodné pro personální model kupujícího.
4. Historie a zkušenosti výrobce v konkrétním odvětví kupujícího, ať už jde o ocelářství, chemický průmysl, cement, uhlí, obilí nebo zpracování potravin.
5. Exportní zkušenosti a možnost poprodejní podpory pro kupující mimo domovskou zemi výrobce.

Práce s tímto kontrolním seznamem s užším seznamem dodavatelů nákladních sklápěčů nebo velkoobchodníků pomáhá zajistit, že nakonec vybrané zařízení vyhovuje jak stavebním omezením na místě, tak každodenním provozním požadavkům závodu.

O společnosti Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. je národní high-tech podnik zabývající se především výzkumem, vývojem a výrobou inteligentních logistických zařízení. Společnost poskytuje systematická řešení pro automatickou nakládku a vykládku automobilů a kontejnerů pro zákazníky z různých průmyslových odvětví. Z celého srdce poskytuje uživatelům různé typy automatických nakládacích a vykládacích zařízení, včetně zadních sklápěčů, bočních sklápěčů, nakládacích zařízení pro automobily a kontejnerových ploutví, a je jednou ze společností s relativně kompletním sortimentem automatických nakládacích a vykládacích zařízení pro automobily a kontejnery v Číně.

Produkty společnosti jsou široce používány v ocelářském, chemickém, cementářském, uhelném, obilném, ropném a potravinářském průmyslu a jsou vyváženy do Japonska, Brazílie, Egypta, Pákistánu, Indie, na Střední východ a do zemí jihovýchodní Asie. Roční objem prodeje a technický výkon automatických nakládacích a vykládacích zařízení pro automobily jsou v Číně na předním místě a mezi typické mezinárodní uživatele patří Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group a Saint-Gobain Group.

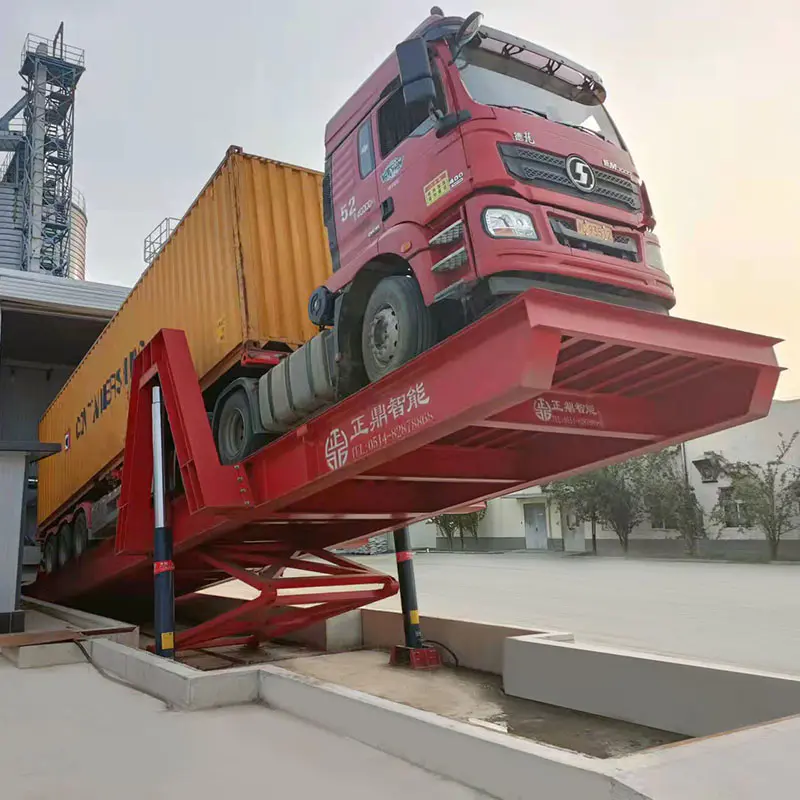

Výše uvedený obrázek ukazuje sklápěč nákladního automobilu s mělkým základem, který zvedá naložený nákladní vůz a kontejnerový přívěs během cyklu vykládání, ilustruje, jak se plošina zvedne nad úroveň, zatímco nosná základna pod ní zůstává mělká, což je v souladu s principem návrhu tloušťky plošiny popsaným v tomto článku.
